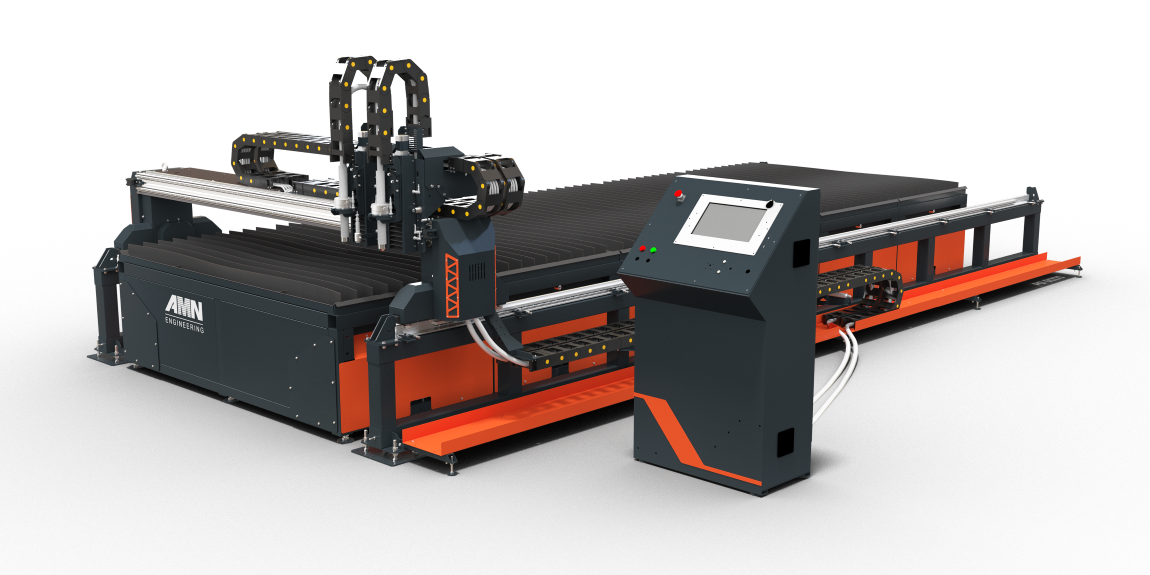

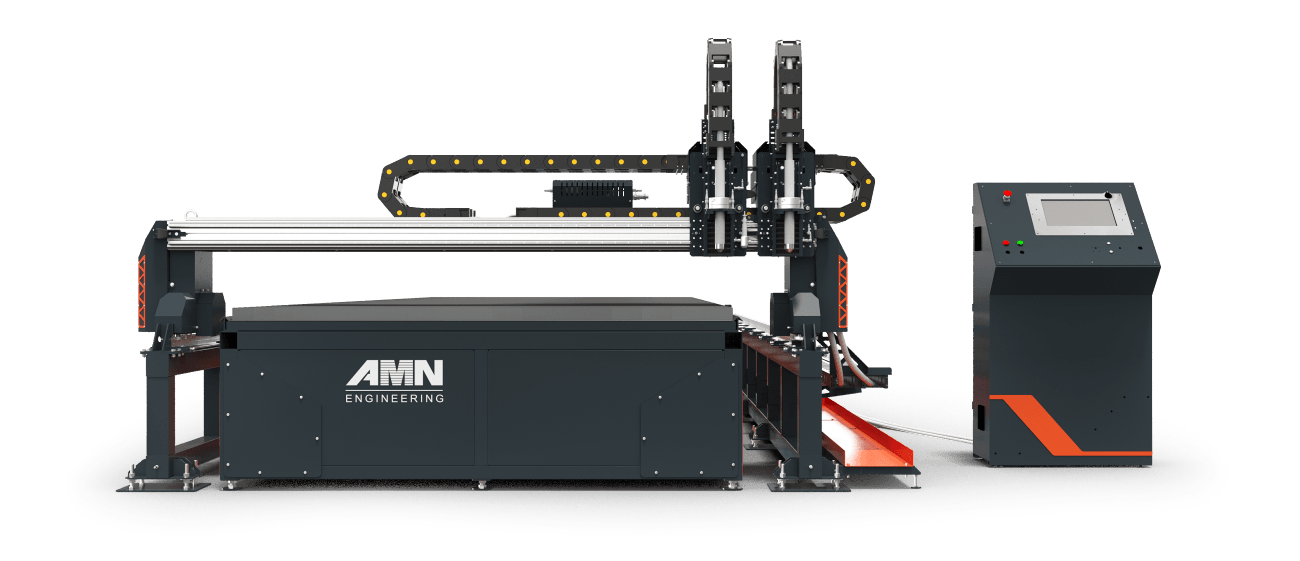

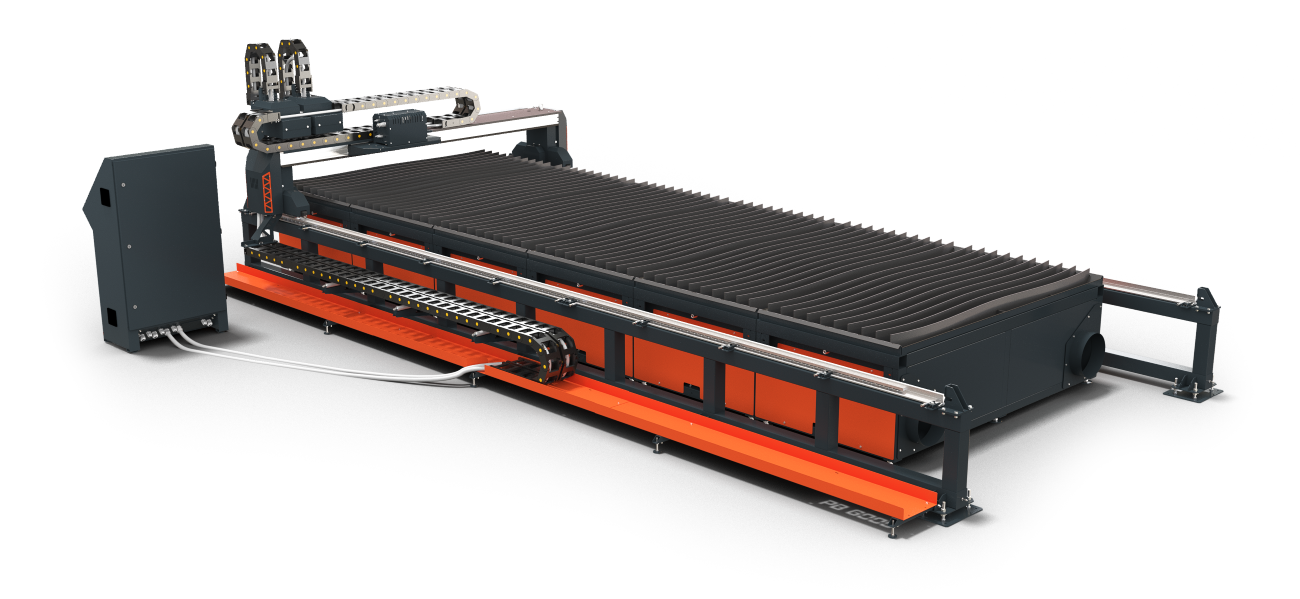

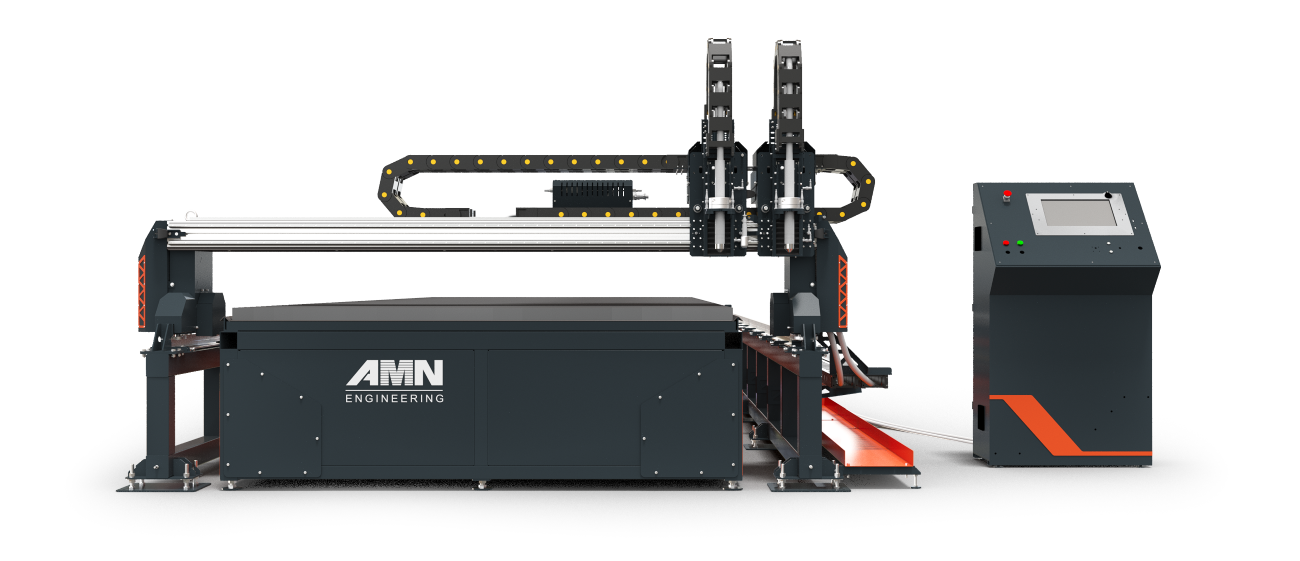

Портальная машина плазменной резки с ЧПУ PB3020

Станок плазменной резки PB3020 относится к промышленному оборудованию высокого класса. В установках серии PB подвижная система (портал) выполнена полностью независимой от силовой части стола, крепится анкерами к полу, что гарантирует ряд преимуществ:

• увеличение грузоподъемности стола;
• независимость координатной системы от нагрузки на стол, что положительно влияет на точность резки;
• отсутствие каких-либо нагрузок или деформаций по погрузке листа.

Жесткая рама и высокоточные рельсовые направляющие обеспечивают точность резки, а легкий и в тоже время прочный портал, мощные сервоприводы — высокие показатели ускорения и скорости перемещений.

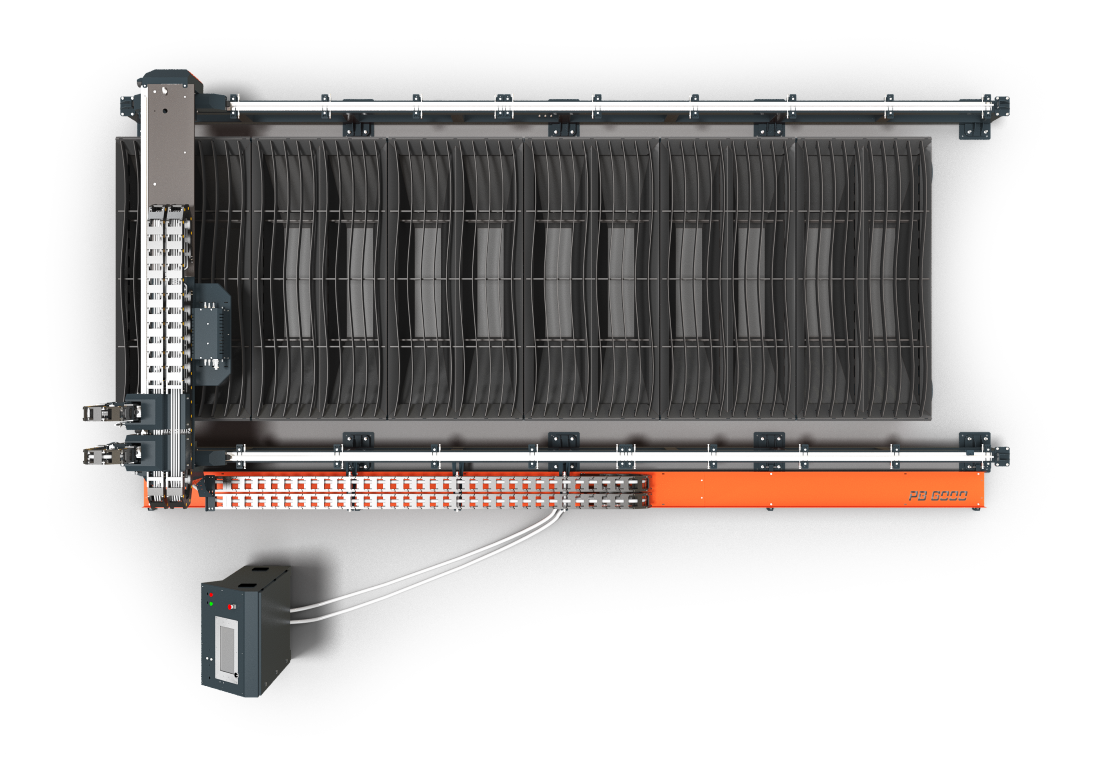

Портал представляет собой металлический каркас со стяжками с 2-мя экструдированными алюминиевыми профилями с высокоточной посадкой под направляющими для снижения подвижной массы. При длине рабочего поля 3 100 мм в стандартном исполнении стол комплектуется 6-тисекционной системой вытяжки газов, которая включается с помощью пневмозаслонки, только когда над ней осуществляется резка. Крупные фракции после резки оседают в специальных шлакобункерах, не засоряя вентилятор. Шлакобункеры с увеличенным объемом сокращают время простоя станка, необходимое для их очистки. Система вытяжки исключает заклинивание штока цилиндра. Ребра станка легко заменяемы. В комплект входят решетки для улавливания мелких деталей.
Стойка управления представляет собой цельнометаллический вентилируемый корпус, электроника защищена от внешних механических и электромагнитных воздействий. Наличие промышленного ЧПУ на базе лицензионной ОС Windows10 (управляющая программа RTM Control) позволяет выполнить раскрой любой сложности.
